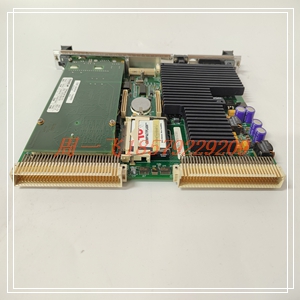

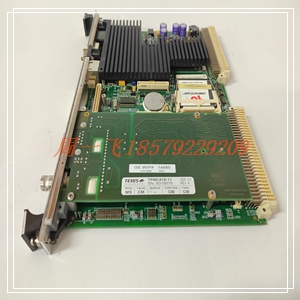

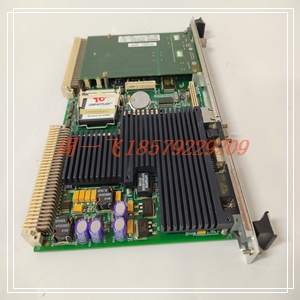

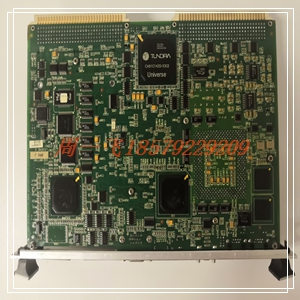

GE通用电气 IS200ERDDH1ABB DCS工控备件

IS200ERDDH1ABB从VMEbus背板连接器P1获取电源
和P2。P2也用于32位传输中的高16位数据，以及
用于扩展寻址模式中的上八条地址线。这个
IS200ERDDH1ABB在未连接主板的情况下可能无法正常工作
连接到VMEbus背板连接器P1和P2。
IS200ERDDH1ABB是作为VMEbus主机运行还是作为VMEbus运行
从，它被配置为32位地址和32位数据（A32/D32）。
但是，它处理中所示地址范围内的A16或A24设备
第4章，编程细节。系统中的D8和/或D16设备
必须由PowerPC处理器软件处理。参考存储器
第4章“编程细节”中的地图。
IS200ERDDH1ABB包含共享板载DRAM，其基本地址为
软件可选。板载处理器和板外VMEbus
设备将此本地DRAM的基本物理地址为00000000，如下所示
由PPCBug固件编程。这可以通过软件进行更改
到任何其他基地址。参考IS200ERDDH1ABB编程器
有关详细信息，请参阅指南。
如果IS200ERDDH1ABB试图访问不存在的板外资源
位置并且不是系统控制器，并且如果系统没有
全局总线超时，IS200ERDDH1ABB将永远等待VMEbus周期
完成。这将导致系统锁定。只有一个
系统可能缺少此全局总线超时的情况：当
IS200ERDDH1ABB不是系统控制器，并且没有全局总线超时
系统中的其他地方。
多个IS200ERDDH1ABB板可以安装在一个VME机箱中。
每个都必须有一个的Universe地址，通过设置跳线进行选择
其J17接头，如MVME2400基板准备中所述。在里面
一般来说，支持硬件多处理器功能。
VME总线上的其他MPU可以中断、禁用、通信，
并确定处理器的操作状态。的一个寄存器
Universe集合包括四个用作位置监视器的位
